Время чтения — 26 минут
Как сообщает журнал Prosthetics and Orthotics International, в 2017 году по всему миру более 57 млн. человек столкнулись с потерей конечностей. Сегодня эта проблема становится еще более актуальной, и все больше людей ищут эффективные способы восстановления нормальной активности. Неудобные протезы уступают место новым, более продвинутым технологиям. Речь идет о бионических протезах, которые способны не только компенсировать утрату конечности, но и практически полностью восстановить ее функциональность. Эти инновационные решения открывают широкие возможности для тех, кто ищет возможность вернуть себе нормальный образ жизни после ампутации. В этой статье MediGlobus ответит на самые распространенные вопросы про бионические протезы — как работают, в чем преимущества и недостатки, какая их стоимость.
Слушать статью:
Что такое бионические протезы?
“Чтобы вернуть утраченную функцию, нужен какой-то вспомогательный инструмент или технология, которая способна восстановить возможности анатомии человека после ампутации”, — доктор Ник Лангхалс, куратор исследований в области бионического протезирования, проводимые при поддержке NIH.
Протезирование — это отрасль ортопедии, занимающаяся восстановлением утраченных или поврежденных частей тела с использованием протезов. Целью протезирования является возвращение функциональности, мобильности и эстетического вида участка тела, который был утрачен или поврежден вследствие травмы, болезни или врожденного дефекта.
Бионические или миоэлектрические протезы представляют собой передовую форму протезирования, которая совмещает современные технологии для создания устройств с бионическими компонентами. Эти протезы обладают способностью воссоздавать естественные движения и функции потерянной конечности, взаимодействуя с нервной системой и мышцами пользователя.
Основным отличием бионических протезов является их способность к «умному» функционированию: они могут адаптироваться к движениям пользователя и обеспечивать более естественное взаимодействие с окружающим миром. Эта технология предоставляет не только возможность восстановления утраченных функций, но и значительное повышение уровня комфорта и качества жизни.
Что представляет собой бионический протез?
Конструкция бионического протеза включает в себя разнообразные компоненты в зависимости от типа конкретного протеза.
Bionic протезы оснащены микроконтроллерами, датчиками и электродами, которые взаимодействуют с нервной системой и мышцами пользователя.
Микропроцессор — сердце протеза. Он получает сигналы от датчиков, обрабатывает их и передает команду моторам совершить требуемое движение.
Миоэлектрические протезы имеют разнообразный набор команд, которые возможно настроить под различные потребности человека.
Гидравлические амортизаторы способствуют более естественному и адаптивному движению и снижают нагрузку на организм при использовании протеза.
Существует множество вариаций в дизайне бионических протезов. Они могут имитировать естественный вид руки, ноги или пальца или же отличаться уникальным дизайном.
Бионические протезы оснащены встроенными аккумуляторами и зарядными устройствами.
Некоторые модели имеют интегрированные элементы управления, такие как кнопки, сенсорные панели, мониторы, возможность подключения к смартфону и т.д. Они предоставляют возможность переключения между режимами, регулировки силы и скорости движений, а также дают важную информацию об уровне заряда батареи и состоянии протеза.
Новейшие бионические протезы используют технологии искусственного интеллекта для адаптации к предпочтениям пользователя, оптимизации движений и повышения эффективности.
Читать: Чем отличается бионический протез от других видов протезов?
Самое главное отличие бионического протеза от традиционного — система управления. Традиционный протез приводится в действие движением тела с помощью ремней и тросов. Например, приподняв плечо, трос натягивается и происходит раскрытие протеза руки или крюка. Если плечо опустить, протез закрывается. Похожий принцип действия и у протезов ног. В зависимости от конкретных движений тела, происходит сгибание или разгибание протеза.
Бионический протез работает иначе. Устройство распознает нервные импульсы, посылаемые мозгом, и обрабатывает их с помощью микрокомпьютера. Таким образом, миоэлектрический протез работает практически как натуральная конечность. С его помощью возможно совершать широкий диапазон манипуляций — захват и удержание мелких и крупных предметов, управление силой хвата, ходьба и бег по неровной поверхности, подъем по лестнице, управление скоростью и т.д.
Более детальную информацию о бионических протезах, их стоимости, производителях и клиниках можно узнать, обратившись к специалисту MediGlobus. Нажмите кнопку ниже и закажите бесплатную консультацию. Мы ответим на все вопросы.
Как работают бионические протезы?
Принцип действия бионических протезов основан на тесном взаимодействии с нервной системой и мышцами человека. Электроды улавливают электрические сигналы, отправляемые мозгом для управления мышцами. Микроконтроллеры и процессоры обрабатывают полученную информацию и передают команду моторам и приводам, которые приводят в действие движущиеся компоненты протеза для совершения конкретного движения.
Особенностью кибер протезов является их более комфортное использование и безопасность. Специальные сенсоры распознают положение тела, силу давления, скорость. Такая информация позволяет протезу за доли секунд предугадать, что человек совершил неправильное движение, и предотвратить его. Эта функция помогает улучшить равновесие при передвижении и предотвратить опасность падения. Более того, специальные амортизаторы помогают компенсировать давление на культю и нагрузку на позвоночник. Человек с таким протезом не ощущает боли и дискомфорта при использовании.
Последние модели роботизированных протезов оснащены специальными сенсорами для “обратной связи”, с помощью которых человек может ощущать соприкосновение протеза с предметом. Когда сенсор соприкасается с чем-либо, он передает сигнал пользователю в виде едва заметной вибрации. Чем сильнее соприкосновение с предметом, тем сильнее вибрация. Такая функция в разы повышает контроль над движениями и выполнением конкретных функций.
Какие виды бионических конечностей существуют?
Бионическим протезом возможно заменить утраченную конечность полностью или частично, в зависимости от уровня ампутации.
Протезы ног:
бедра;
голени;
стопы.
Протезы рук:
плечо;
предплечье;
кисть;
пальцы.
Какие существуют виды бионических протезов рук?
Существуют два вида миоэлектрических протезов рук — однохватовый и многохватовый.
Однохватовый протез работает от одного мотора, который обеспечивает одномоментное смыкание или размыкание пальцев кисти.
В многохватовом протезе каждый палец оснащен отдельным мотором. Это дает возможность выполнять намного больше манипуляций и даже жестикулировать. Количество программ зависит от конкретной модели и предпочтений человека.
Какие существуют виды бионических протезов ноги?
Бионические протезы ног в зависимости от уровня ампутации разделяются на 2 типа: транстибиальные и трансфеморальные:
Транстибиальные протезы замещают часть ноги ниже колена при сохранении коленного сустава. Включают в себя искусственные голень и стопу.
Трансфеморальные протезы предназначены для замещения нижней конечности выше колена. Включают в себя искусственный коленный сустав, голень и стопу.
Также существуют специальные бионические протезы для занятий спортом. Они могут быть разработаны и настроены под конкретные требования пользователя.
Беговые протезы представляют собой легкие и аэродинамичные устройства, спроектированные для оптимизации беговых движений. Они обеспечивают высокую эффективность и стабильность, позволяя спортсменам развивать высокую скорость. Протезы для зимних видов спорта адаптированы для катания на лыжах или коньках. Также существуют протезы, предназначенные для экстремальных видов спорта, таких как скалолазание или велогонки. Они обладают усиленной конструкцией, способной выдерживать высокие нагрузки и адаптироваться к нестандартным условиям, что позволяет спортсменам преодолевать экстремальные вызовы.

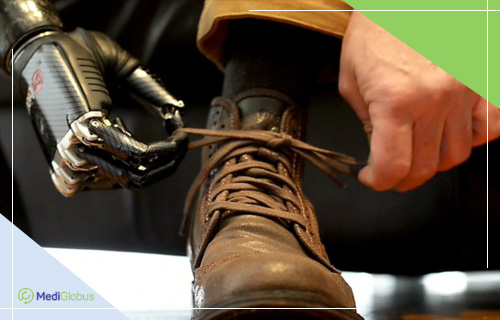

Какие действия позволяет выполнять бионический протез?
Новейшие протезы рук могут выполнять большое количество команд. Они практически полностью повторяют работу натуральной конечности, воссоздают естественные движения и мелкую моторику. С их помощью возможно брать и удерживать мелкие предметы, например, использовать столовые приборы, застегнуть молнию, открыть замок ключом, писать или заниматься хендмейдом. Однако такой протез не желательно использовать для поднятия тяжестей и выполнения грубой работы, например, работать с перфоратором или дрелью. Это может повредить компоненты протеза. Для этих целей возможно применение специальных приспособлений. Также некоторые модели протезов имеют съемные насадки (кисти, крюки и т.д.), которые возможно менять по мере необходимости.
Большими возможностями обладают и современные протезы ног. Походка с таким устройством более естественная. Человек может без проблем спускаться и подниматься по лестнице, менять скорость движения с ходьбы на бег и наоборот, садиться и вставать. Такие протезы оснащены системами управления, которые предотвращают падение человека при неосторожном движении. Также с помощью специальных систем амортизации компенсируется нагрузка на суставы, культю и позвоночник.
Как устанавливается бионический протез?
Существует несколько способов крепления бионического протеза, каждый из которых имеет свои особенности:
| Вакуумный способ крепления | Этот метод основан на создании вакуума между гильзой (культеприемником) и конечностью. Гильза изготавливается по индивидуальным параметрам пациента. Она должна точно повторять форму культи, иначе при использовании протеза возникнет дискомфорт и боль. После помещения культи в гильзу, она закрывается клапаном, который выпускает из нее воздух, создавая внутри вакуум. Это предотвращает смещение протеза и обеспечивает надежное крепление. Существуют современные системы, такие как Harmony от компании Otto Bock, автоматически поддерживающие уровень вакуума. |
| Силиконовый или гелевый чехол — лайнер | Этот метод включает в себя использование специального чехла на основе силикона или геля, который обеспечивает более надежное сцепление. Это — удобный способ, позволяющий снимать и надевать протез без дополнительных протяжек. |
| Остеоинтеграция | Представляет собой инновационный способ крепления протезов без культеприемника и чехлов. Он основан на введении импланта непосредственно в кость, после чего имплант постепенно воссоединяется с костными тканями, создавая прочное и стабильное соединение. После завершения процесса остеоинтеграции на имплант крепится специальный элемент, который служит для фиксации непосредственно самого протеза. С помощью данного метода протез прикрепляется в считанные секунды. Больше нет проблем с фиксацией культи и нет дискомфорта от ношения. |
Какие преимущества и ограничения связаны с использованием бионических протезов?
Преимущества бионических протезов:
Максимальное восстановление функциональности конечности позволяет выполнять различные повседневные задачи и быть активным, что поднимает самооценку и комфорт пользователя.
Бионические протезы обладают привлекательным внешним видом и разнообразным дизайном.
Благодаря передовым технологиям и интуитивному управлению, бионический протез обеспечивает максимально естественные движения.
Современный протез руки имеет широкий арсенал команд для выполнения как самых простых действий, так и сложных. С его помощью можно не только просто удерживать предметы, а и писать, завязывать шнурки, застегивать пуговицы и молнию, жестикулировать и многое другое.
Миоэлектрический протез ноги воссоздает максимально приближенные к натуральным движения. Улучшается координация и равновесие, походка становится более плавной, возможно переходить с ходьбы на бег или наоборот, подниматься/спускаться по лестнице, крутить педали и прочее.
Бионический протез предоставляет возможность индивидуальной настройки и адаптации, удовлетворяя конкретные потребности человека в домашних делах, профессиональных действиях, занятиях спортом или хобби. Некоторые модели дополнительно оснащены съемными насадками, такими как крюки, зажимы, хваты и другие, для выполнения различных задач.
Протезы создаются с учетом комфорта, что позволяет пользователям носить их длительное время без боли и дискомфорта. Современные технологии 3D печати позволяют создавать легкие протезы, что улучшает мобильность и удобство использования.
Производство из прочных материалов обеспечивает долгий срок службы протеза.
Недостатки бионических протезов:
Использование бионических протезов требует значительных затрат времени и физических усилий для освоения, что может вызвать сложности у некоторых людей.
Принцип действия таких протезов основан на нервной активности в мышцах, поэтому их установка непосредственно после ампутации играет решающую роль. В случае длительной отсрочки установки, мышцы и нервы могут подвергнуться атрофии, что усложняет или делает невозможным процесс обучения управлению протезом. Таким образом, внимание к временным рамкам и регулярные тренировки после ампутации являются решающими факторами для успешного освоения и использования бионических протезов.
В силу сложности технологии, бионические протезы могут подвергаться техническим сбоям, требующим обслуживания или ремонта.
Бионический протез стоит дороже, чем обычный механический, что делает его недоступным для некоторых людей.
Большинство бионических протезов не предназначены для использования в воде. Также не рекомендуется использовать протез в агрессивных рабочих условиях, например, для работы с перфоратором или дрелью.
Бионические протезы работают от аккумулятора, что может создавать неудобства, особенно в ситуациях, когда доступ к зарядке ограничен.
Сколько стоит бионический протез?
На сегодняшний день на рынке представлено множество компаний, специализирующихся на разработке и производстве различных протезов для рук, ног и пальцев. Среди наиболее востребованных выделяются компании Ottobock, Bauerfeind, Stryker и Össur, производящие лучшие бионические протезы. Их стоимость зависит от различных факторов, таких как уровень ампутации, тип протеза, особенности конструкции и наличие дополнительных компонентов. Важно учитывать, что для полноценного использования любого протеза необходимо пройти реабилитацию и обучение, что также может потребовать затрат.
Примерная стоимость бионических протезов:
| Наименование | Стоимость |
|---|---|
| Ottobock Be Bionic — многохватовый протез руки, оснащенный 5-ю моторами для каждого пальца и набором из 16-ти различных команд | $24,000 |
| Michelangelo Ottobock — самый совершенный протез руки, согласно отзывам пользователей. Он максимально приближен к натуральному виду. Воссоздает естественные движения, моторику и жестикуляцию, имеет большой выбор команд | $64,500 |
| Össur Touch Bionic — бионический протез руки, выполняющий до 36 различных действий | $27,000 |
| Ottobock C-leg 4 — одна из самых популярных моделей роботизированных протезов на ногу выше колена. Имеет интуитивно понятное управление, повышенную систему безопасности и широкий набор команд | $34,000 |
| Ottobock Genium x3 — бионический протез ноги, имеющий широкий функционал. Особая конструкция позволяет использовать протез для водных процедур | $75,000 |
| Ottobock Harmony Meridium – протез ступни с микропроцессором, выполненный из карбона. Способен передавать тактильные ощущения от соприкосновения с поверхностью, автоматически переключать режимы при вождении транспорта, велосипеда или подъеме/спуске по лестнице | $30,000 |
Где заказать протез и пройти реабилитацию?
Принимая решение о протезировании ноги или руки, следует учитывать многие факторы — репутацию клиники, наличие необходимых сертификатов и квалификацию специалистов. Гарантией успешного восстановления является также использование клиникой современных технологий и оборудования. Обратившись в MediGlobus, вы получите профессиональную помощь в выборе наиболее оптимального варианта, удовлетворяющего всем вашим требованиям. Мы также поможем с организацией поездки и поддержкой во время пребывания в центре. Получите бесплатную консультацию, нажав на кнопку ниже.
Резюме
Бионический протез — инновационное устройство, разработанное для замещения утраченных конечностей. Отличительной чертой таких протезов является интеграция передовых технологий и электроники для максимальной имитации естественных движений.
Конструкция бионического протеза включает в себя сенсоры, датчики, микропроцессоры, моторы, амортизаторы и другие компоненты для более точного и контролируемого движения.
Бионический протез отличается от традиционных протезов главным образом системой управления. Традиционные протезы активируются движением тела, используя ремни и тросы. Бионический протез распознает нервные импульсы, исходящие от мозга и обрабатывает их с помощью микрокомпьютера. Миоэлектрический протез функционирует практически как натуральная конечность, позволяя совершать разнообразные действия.
Бионические протезы предоставляют возможность замены верхних и нижних конечностей в зависимости от уровня ампутации.
Существует два вида миоэлектрических протезов рук: однохватовый и многохватовый. Однохватовый протез управляется одним мотором, обеспечивающим одновременное замыкание или размыкание пальцев кисти. В многохватовом протезе каждый палец оборудован отдельным мотором, что позволяет выполнять более разнообразные манипуляции и даже жестикуляцию, в зависимости от программирования и предпочтений пользователя.
Протезы ног в зависимости от уровня ампутации разделяются на два основных типа: транстибиальные и трансфеморальные. Транстибиальные протезы замещают часть ноги ниже колена при сохранении коленного сустава. Трансфеморальные протезы предназначены для замещения нижней конечности выше колена. Кроме того, существуют специализированные протезы для занятий спортом.
Бионические протезы рук позволяют пользователю удерживать предметы, писать, застегивать молнии и выполнять другие повседневные задачи. Современные протезы для ног обеспечивают более естественную походку и позволяют выполнять различные движения, включая подъем по лестнице и изменение скорости.
Установка бионического протеза может производиться различными методами — вакуумным способом, с помощью силиконового или гелевого чехла-лайнера или хирургическим методом остеоинтеграции.
Стоимость протезов зависит от уровня ампутации, типа протеза и его функциональных возможностей. Например, цена бионического протеза руки Ottobock Be Bionic составляет $24,000, в то время как бионический протез кисти Michelangelo Ottobock стоит от $64,500. Также варьируется от модели и комплектации стоимость бионической ноги. Цена протеза Genium x3 от Ottobock составляет $34,000, а модель Harmony Meridium стоит $75,000.
